Een motor management systeem geeft je realtime inzicht in de gezondheid van je motor én belangrijke boordsystemen zoals brandstof- en watertanks. Waar je vroeger afhankelijk was van losse meters verspreid over het dashboard, biedt een modern systeem één centraal overzicht van alle cruciale informatie.
Maar wat is het precies, hoe werkt het en hoe kun je de gegevens eigenlijk bekijken?
Inhoudsopgave
Wat is een motor management systeem?
Een motor management systeem is een elektronisch monitoringsysteem dat gegevens verzamelt van sensoren op en rond de motor. Deze gegevens worden verwerkt en zichtbaar gemaakt op displays, kaartplotters of mobiele apparaten.
In plaats van afzonderlijke meters voor toerental, temperatuur en druk, combineert een motor management systeem alle informatie in één overzicht. Hierdoor krijg je niet alleen losse waardes, maar ook samenhang en trends.
Het systeem helpt je om vroegtijdig afwijkingen te herkennen en beter geïnformeerde beslissingen te nemen tijdens het varen.
Hoe werkt een motor management systeem?
Een motor management systeem bestaat uit drie onderdelen:
Sensoren
De motor en tanks bevatten sensoren die waarden meten zoals temperatuur, druk, niveau en spanning.
Converter / gateway
Deze zet analoge of digitale signalen om naar een netwerkformaat dat andere apparaten kunnen begrijpen.
Netwerk & display
De gegevens worden via een netwerk verspreid naar displays, plotters of draadloze apparaten.
Kort samengevat:
Sensor → Converter → Netwerk → Display
Bij moderne motoren komt de data vaak digitaal uit de motorcomputer.
Oudere motoren leveren analoge signalen die eerst omgezet moeten worden.
Wat is het verschil tussen motor management en motorbesturing?
Motor management meet en toont informatie over de motorstatus zoals temperatuur, druk en toerental.
Motorbesturing regelt functies zoals starten, gas geven en schakelen.
Motor management beïnvloedt de bediening dus niet direct, maar geeft wel cruciale informatie waarmee je schade voorkomt.
Waarom is motor monitoring belangrijk?
Realtime inzicht voorkomt grote schade.
⚠️ Een stijgende koelwatertemperatuur kan duiden op een verstopping.
⚠️ Dalende oliedruk kan wijzen op een smeerprobleem.
⚠️ Spanningsproblemen kunnen invloed hebben op laadprestaties.
Door direct inzicht in deze waarden kun je ingrijpen voordat het misgaat.
Daarnaast helpt monitoring bij:
✅ Preventief onderhoud
✅ Efficiënter brandstofgebruik
✅ Veiligheid tijdens langere tochten
✅ Betere planning van service intervallen
Welke motorparameters kun je monitoren?
Afhankelijk van het systeem kun je onder andere de volgende waarden zien:
✔️ Toerental RPM
✔️ Oliedruk
✔️ Olietemperatuur
✔️ Koelwatertemperatuur
✔️ Koelwaterdruk
✔️ Accuspanning
✔️ Generator- of laadstroom
✔️ Brandstofdruk
✔️ Motoruren
✔️ Alarmstatus
Veel systemen tonen ook trends over tijd 📈, waardoor afwijkingen sneller opvallen.
Kun je ook tankniveaus integreren in het systeem?
Ja, en dit is een belangrijke uitbreiding.
Naast motorparameters kunnen ook tankniveaus worden geïntegreerd, zoals:
⛽ Brandstoftank
🚰 Drinkwatertank
💧 Vuilwatertank
💩 Grijswatertank
De meeste boten hebben analoge niveausensoren in deze tanks. Met een analoge naar netwerk converter kunnen deze signalen worden omgezet naar digitale data en zichtbaar worden gemaakt op dezelfde displays als de motorgegevens.
Op één scherm zie je dan zowel je motorgegevens als je tankniveaus. Dit voorkomt verrassingen tijdens langere tochten en geeft rust aan boord. Ook kunnen alarmen 🚨 worden ingesteld, bijvoorbeeld bij lage brandstof of een bijna volle vuilwatertank.
Hoe wordt alle data zichtbaar aan boord?

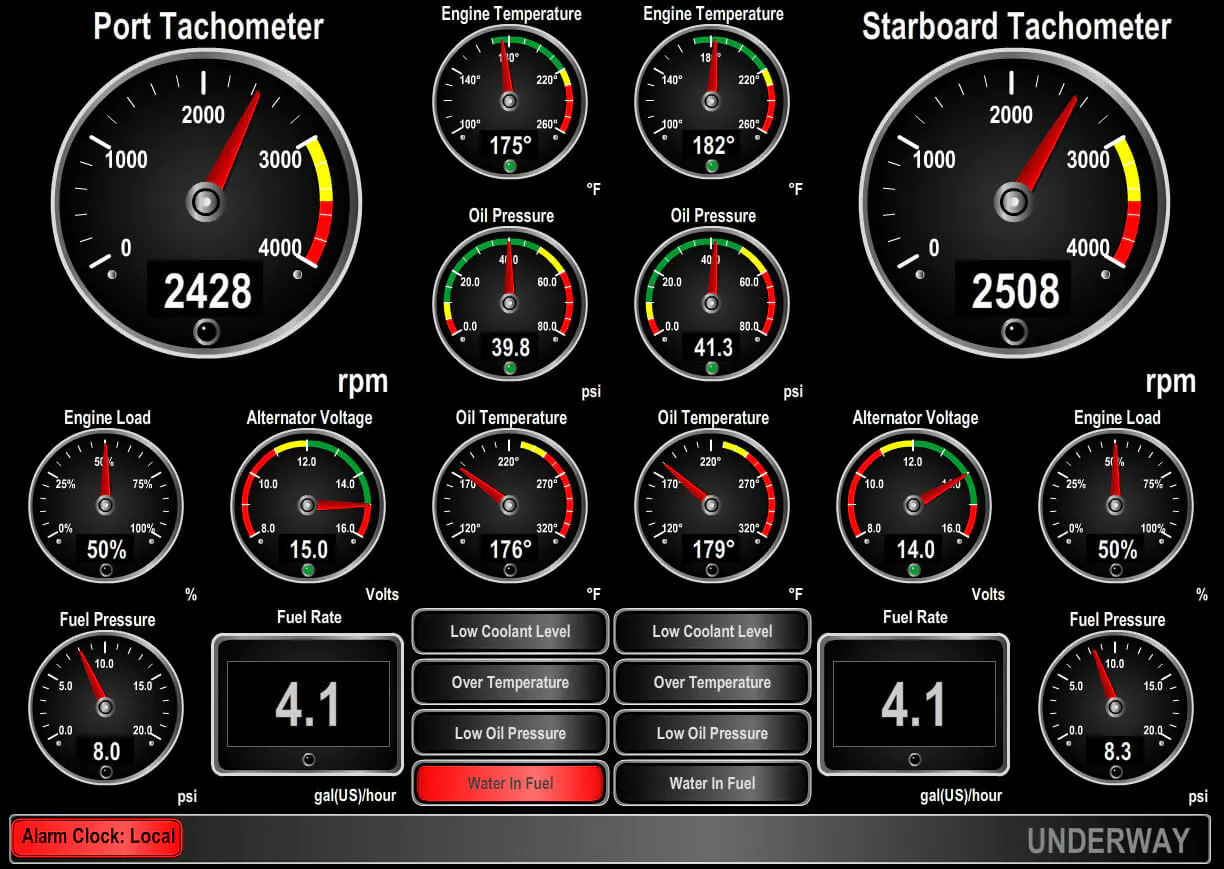

Multifunction displays
Geven motor- en tankdata overzichtelijk weer in grafieken en cijfers.

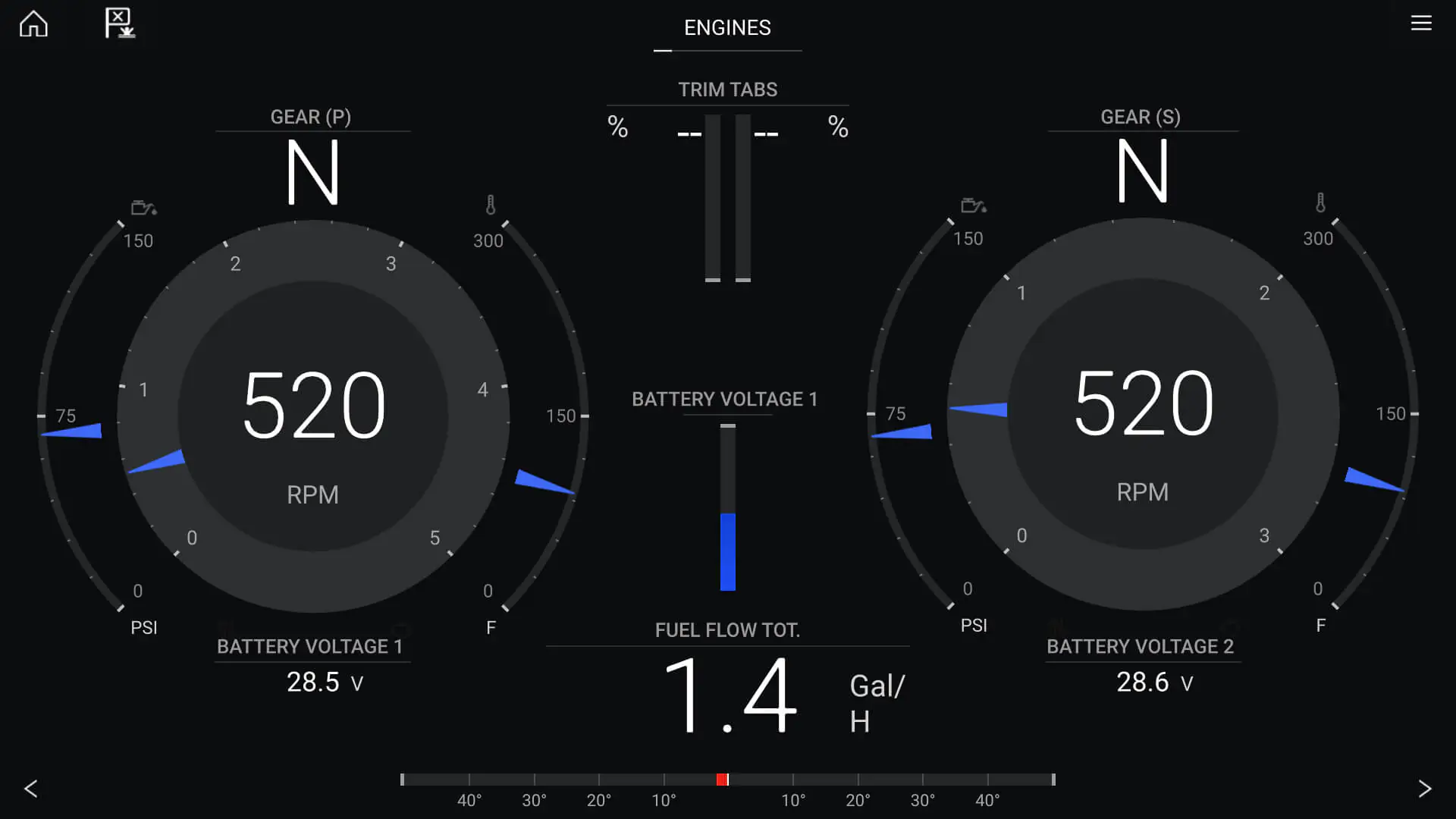

Kaartplotters
Combineren navigatie en motorgegevens op één scherm.
Touchscreen dashboards
Specifieke motordisplays tonen uitgebreide informatie met alarmfunctionaliteit.
Er zijn verschillende mogelijkheden. Hierdoor ontstaat één centraal overzicht in de stuurstand.
Kun je motordata ook bekijken via een app of webinterface?
Ja, en dit wordt steeds populairder!
Los van weergave op een kaartplotter kun je motordata ook bekijken via apps op een tablet of smartphone. Via een NMEA netwerk gateway met WiFi wordt de data draadloos beschikbaar gemaakt.
Deze apps (en anderen) kunnen motorgegevens, tanklevels en andere netwerkdata overzichtelijk weergeven op een mobiel apparaat.
Daarnaast beschikken veel moderne NMEA WiFi devices over een ingebouwde webinterface. Hierbij maak je via een browser verbinding met het apparaat en krijg je toegang tot een dashboard met realtime data.

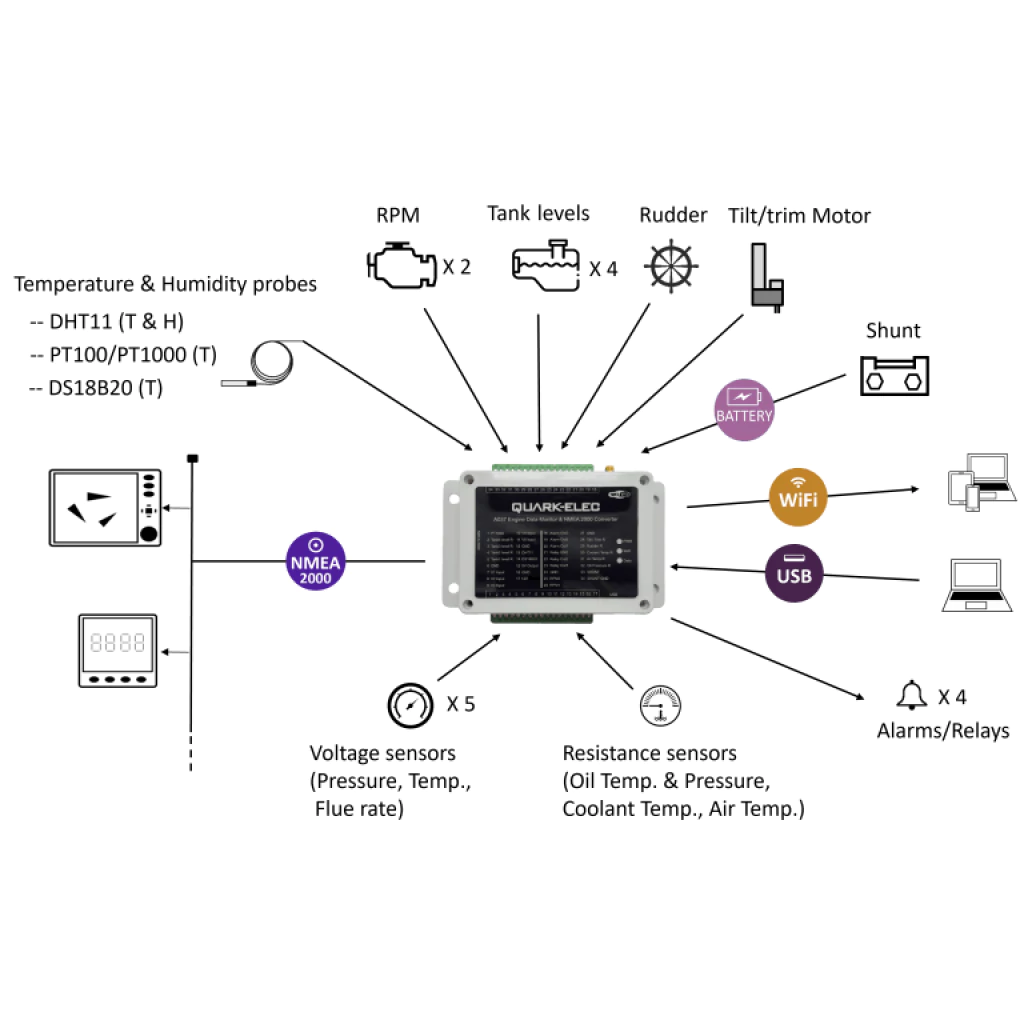

Een voorbeeld hiervan is de Quark-Elec A037. Deze gateway heeft een geïntegreerde webdashboard interface waarmee je:
- Motorparameters kunt bekijken
- Tankniveaus kunt monitoren
- Netwerkdata kunt controleren
- Instellingen kunt aanpassen
Wat deze oplossing extra interessant maakt, is dat de A037 zelfs een analoge dashboardweergave biedt met klassieke ronde klokken in de webinterface. Hierdoor kun je op ieder mobiel device, via een gewone browser, een traditioneel ogend motordashboard tonen met toerenteller, temperatuurmeter en andere analoge meters.
Je hebt hiervoor geen aparte app nodig, alleen een browser op je telefoon, tablet of laptop. Zo creëer je eenvoudig een extra digitaal dashboard in de kuip of bij de kaartentafel.
Welke netwerkstandaard wordt gebruikt aan boord?
De meest gebruikte standaard is NMEA 2000.
Dit is een maritiem netwerk waarmee verschillende apparaten gegevens kunnen delen via één backbone kabel.
Voordelen:
✅ Betrouwbare communicatie
✅ Uitbreidbaar systeem
✅ Compatibel met veel merken
✅ Data en voeding via hetzelfde netwerk
Met een WiFi gateway kan dezelfde data ook draadloos beschikbaar worden gemaakt.
Hoe kies je het juiste systeem voor jouw boot?
Bij het kiezen van een motor management systeem kijk je naar:
- Type motor
Heeft de motor een digitale interface of alleen analoge signalen. - Welke data wil je zien
Alleen basiswaarden of ook tanklevels en trendanalyse. - Bestaand netwerk
Is er al een NMEA 2000 netwerk aan boord. - Toekomstplannen
Wil je later uitbreiden met energie monitoring of extra sensoren.
Een goed gekozen systeem groeit mee met je installatie.
Conclusie
Een motor management systeem is meer dan alleen een digitale toerenteller. Het is een compleet monitoringsysteem dat inzicht geeft in:
- Motorprestaties
- Veiligheidskritische waarden
- Tankniveaus
- Energie- en laadstatus
- Draadloze weergave via apps en webinterfaces
- Analoge dashboardweergave op mobiele apparaten
Door motor- en tankdata te combineren ontstaat één centraal overzicht van de technische staat van je schip.
Dat betekent minder verrassingen, beter onderhoud en veiliger varen.
Wil je advies over welke oplossing past bij jouw motor en netwerk aan boord, dan kijken we graag met je mee.
